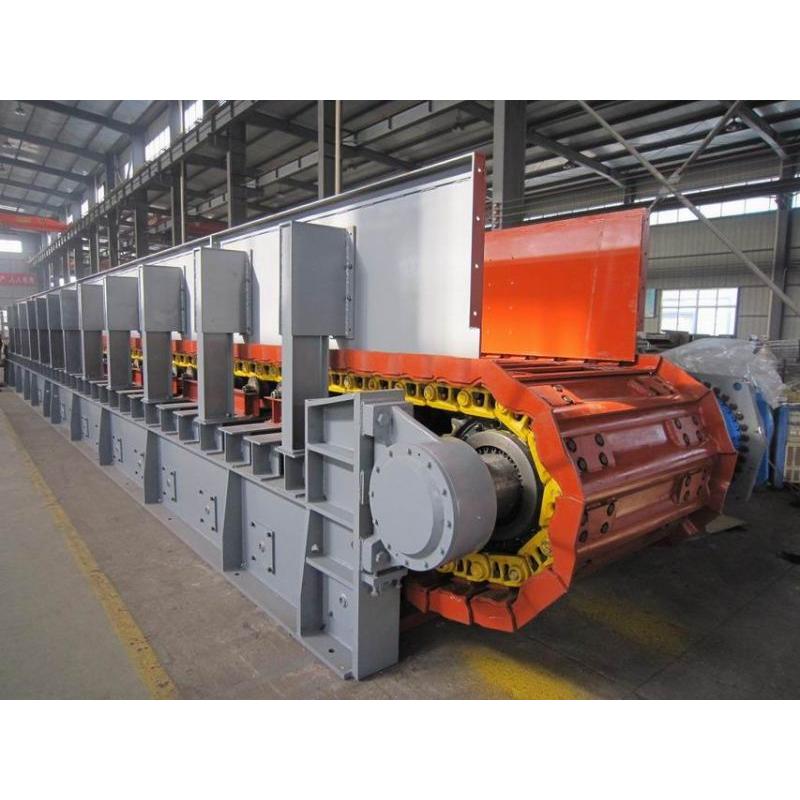

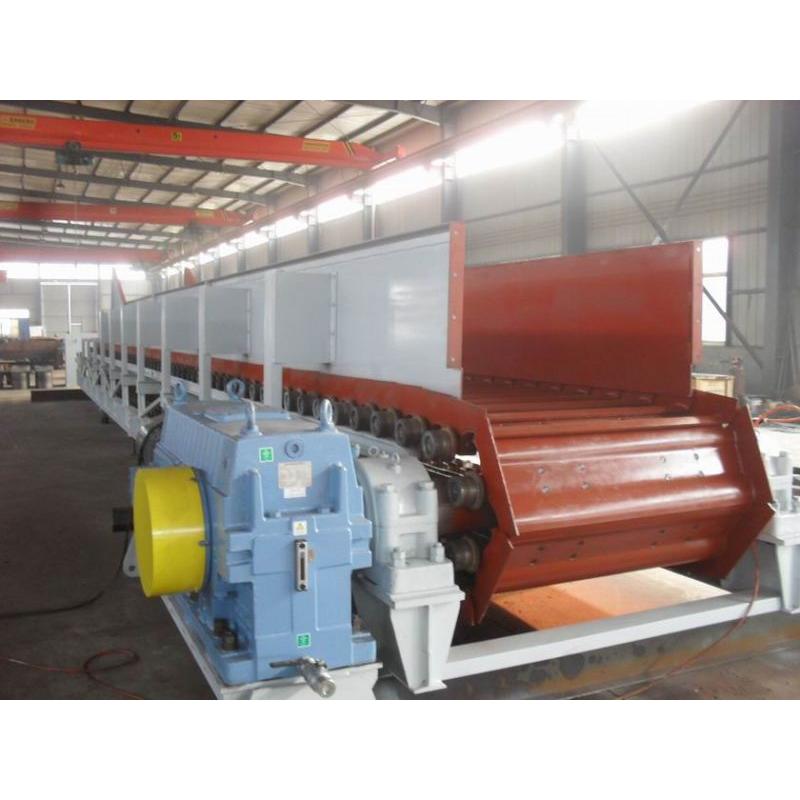

B型板鏈輸送機詳細選型參數
文章作者：奧創機械發布時間：2018/10/25 11:21:10瀏覽次數：
用途和使用范圍
B系列中型板式給料機適用于沿水平或傾斜的線段由貯料倉向破碎機、輸送機或其它工作機械連續均勻地配給或轉運各種松散物料。其堆積容重不超過2400 kg/m3，物料溫度不高于400℃，物料塊重不超過500kg的塊料狀物料。安裝傾角為0～25°，傳動裝置可左裝或右裝，在物料運行方向右側為右傳動，反之為左傳動。
技術參數
| 型號 | 輸送槽寬度mm | 鏈輪中心距mm | 生產能力m3/h | 鏈板速度m/sz | 允許材料大粒度mm | 電機功率kw | 重量kg |
| B800-3 | 800 | 3000 | 20-320 | 0.03-0.25 | 350 | 2.2-7.5 | 4300 |
| B800-4.5 | 4500 | 5500 | |||||
| B800-6 | 6000 | 6800 | |||||
| B800-9 | 9000 | 3-11 | 9600 | ||||
| B800-12 | 12000 | 12500 | |||||
| B800-15 | 15000 | 16000 | |||||
| B1000-3 | 1000 | 3000 | 30-480 | 0.03-0.25 | 450 | 3-11 | 5500 |
| B1000-4.5 | 4500 | 6800 | |||||
| B1000-6 | 6000 | 8200 | |||||
| B1000-9 | 9000 | 4-15 | 11000 | ||||
| B1000-12 | 12000 | 14000 | |||||
| B1000-15 | 15000 | 5.5-18.5 | 17000 | ||||
| B1000-18 | 18000 | 20000 | |||||
| B1250-3 | 1250 | 3000 | 40-680 | 0.02-0.25 | 580 | 4-15 | 7000 |
| B1250-4.5 | 4500 | 8800 | |||||
| B1250-6 | 6000 | 10500 | |||||
| B1250-9 | 9000 | 5.5-22 | 14000 | ||||
| B1250-12 | 12000 | 18000 | |||||
| B1250-15 | 15000 | 7.5-30 | 22000 | ||||
| B1250-18 | 18000 | 26000 | |||||
| B1600-4.5 | 1600 | 4500 | 45-900 | 0.02-0.2 | 700 | 5.5-22 | 12000 |
| B1600-6 | 6000 | 15000 | |||||
| B1600-9 | 9000 | 7.5-30 | 20000 | ||||
| B1600-12 | 12000 | 26000 | |||||
| B1600-15 | 15000 | 11-37 | 32000 | ||||
| B1600-18 | 18000 | 38000 | |||||
| B1800-4.5 | 1800 | 4500 | 50-1100 | 0.01-0.2 | 800 | 7.5-30 | 16000 |
| B1800-6 | 6000 | 19000 | |||||
| B1800-9 | 9000 | 11-37 | 25000 | ||||
| B1800-12 | 12000 | 32000 | |||||
| B1800-15 | 15000 | 15-45 | 38000 | ||||
| B1800-18 | 18000 | 45000 | |||||
| B2000-4.5 | 2000 | 4500 | 60-1350 | 0.01-0.2 | 900 | 11-37 | 20000 |
| B2000-6 | 6000 | 26000 | |||||
| B2000-9 | 9000 | 15-45 | 32000 | ||||
| B2000-12 | 12000 | 40000 | |||||
| B2000-15 | 15000 | 18.5-55 | 48000 | ||||
| B2000-18 | 18000 | 56000 | |||||
| B2200-4.5 | 45000 | 15-45 | 25000 | ||||
| B2200-6 | 6000 | 32000 | |||||
| B2200-9B | 9000 | 18.5-55 | 39000 | ||||
| B2200-12 | 2200 | 12000 | 48000 | ||||
| B2200-15 | 15000 | 22-75 | 56000 | ||||
| B2200-18 | 18000 | 64000 | |||||
| B2500-4.5 | 2500 | 4500 | 80-1800 | 0.01-0.16 | 1150 | 18.5-55 | 32000 |
| B2500-6 | 6000 | 40000 | |||||
| B2500-9 | 9000 | 22-75 | 48000 | ||||
| B2500-12 | 12000 | 60000 | |||||
| B2500-15 | 15000 | 30-90 | 72000 | ||||
| B2500-18 | 18000 | 84000 |
注：
1、表中電動機功率為安裝角度0°-15°時所得的值。
2、減速機選取XW、XWE°XWD或ZQ型，速比范圍為35-1003。
3、總重量是按給料機水平安裝和不調速時在給料速度下的設計重量，不包括受料漏斗和導料欄板的重量。
