一、背景

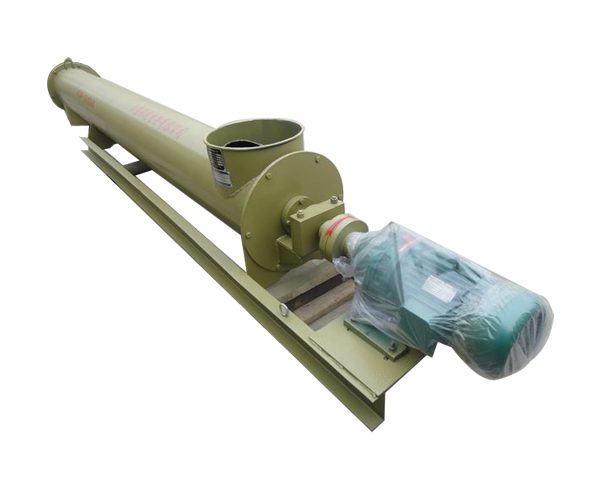

螺旋給料機是一種利用旋轉螺旋在封閉管道或U型槽中推動物料實現連續輸送的設備，廣泛應用于建材、化工、電力、冶金等行業。它不僅能水平或傾斜輸送粉狀、粒狀物料，還常用于定量給料和配料控制場景1。了解其組成部分有助于正確選型、安裝維護及優化運行效率。
二、主要組成部分解析
1. 機械結構部分
驅動裝置：由電機（如變頻電機、異步電機）與減速機組成，提供動力來源，控制螺旋軸轉速以調節給料量。
螺旋體：
螺旋軸：通常采用中空鋼管制造，強度高、重量輕；連接處使用實心軸并通過高強度螺栓固定。
螺旋葉片：有實體面型、帶式、葉片式等多種形式，材質可選碳鋼、不銹鋼或錳鋼，耐磨性強。
料槽/殼體：分為U型和管式兩種，起到密閉輸送作用，防止粉塵外溢，端部通過法蘭連接保證密封性。
軸承系統：
頭部和尾部設有支推軸承，承受軸向力；
長距離機型配備中間懸掛軸承，支撐螺旋軸，避免徑向變形。
進出料裝置：設于料槽兩端，可根據工藝需求設計單進單出或多點裝卸結構。
2. 控制與計量系統（適用于定量型）
控制方式：
容積式控制：通過調節螺旋轉速（如變頻器+減速電機）來控制流量。
重力式（稱重式）控制：在容積控制基礎上增加稱重傳感器和儀表，實現精準計量。
傳感器組件：
稱重傳感器檢測物料重量；
測速傳感器監測螺旋轉速；
儀表處理信號并計算瞬時流量，實現閉環控制。
3. 密封與輔助結構
軸封裝置：包括骨架油封、銅套密封、機械密封等，防止物料進入減速機造成損壞，尤其對微粉類物料至關重要。
穩流機構（用于粉體定量機）：如翻料機構、十字架式破拱裝置，防止物料結拱、搭橋，確保均勻下料。

軟連接設計：穩流螺旋與計量螺旋之間可采用軟連接，便于現場安裝調整高度。

：

：

：

：
